Se vende MSX - PLACA FM INTERNO + REGISTRO F4

Se vende | Ordenadores / MSX / Varios | Valencia, Valencia

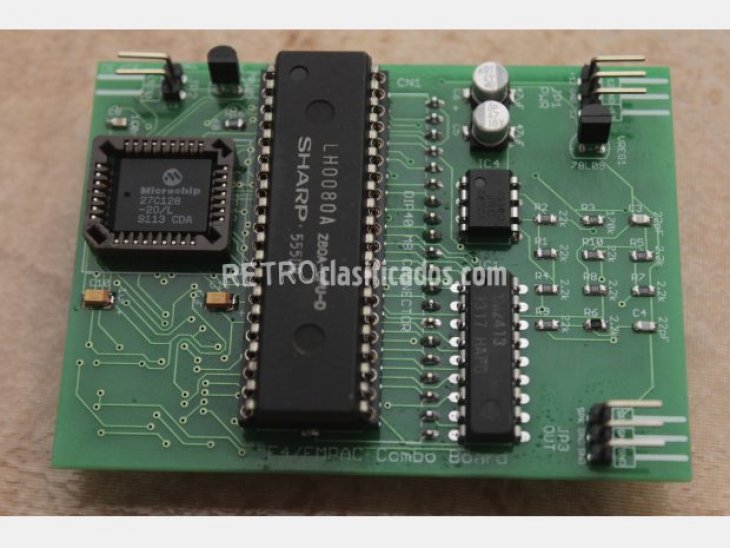

Placa para dotar a cualquier MSX de Sonido FM Interno y añadirle el registro F4 para ordenadores ampliados a MSX2+.
Se trata de pincharlo en el zócalo del Z80 y cablear 7 cables:

- SPK -(pin 49 del slot de cartucho)
- GND -(cualquier masa del MSX)
- +12v -(pin 48 del slot de cartuchos)
- -12v -(pin 50 del slot de cartuchos)
- SLT -(a cualquier selector de slot libre de nuestro MSX)
- CS1 -(pin 1 del slot de cartuchos)

De esta forma tendremos sonido FM internamente,y podremos tener el logo de MSX2+ y el contador de memoria,con la ROM adecuada.
NOTA: No se adjunta el Z80,se deberá de aprovechar el de la maquina.


45,00 € + 5,00 € envío
